DIO4480 USB Type-C 多功能高速模拟音频开关
作者： 来源：帝奥微电子有限公司 发布日期：2020-05-08
智能设备的数字音频串流，已成为消费类电子产品的主流形式之一，我们随时随地借助智能设备听到我们最喜欢的音乐。如智能手机，头盔式耳麦，平板设备等等，让我们在一个嘈杂拥挤的公共环境逃离到属于我们自己的私密空间，并享受这份陶醉。随着智能手机越来越薄，空间越来越紧密，防水等级越做越高，以及对美观度的影响，3.5mm的耳机插孔逐渐被取消，而仅剩下的充电接口则成了唯一的进行多功能切换的传输口，USB-CTM(Type-CTM)连接器应运而生。
需同时满足数据传输和模拟音频转换，并需要针对现在主流的Type-C接口支持正反插，DIO4480 是一款多功能高性能 USB Type-C™ 多媒体开关，允许共用 USB Type-C™ 断开的共享来传递 USB信号、高保真音频信号、边带信号和模拟麦克风信号，能自动检测插入的3.5mm插头的类型，并根据检测结果自动配置相应开关，耳机拔出以后能自动快速切回到USB模式。DIO4480 还支持 USB Type-C™ 矩形侧上 SBU 端口和 USB 端口的高电压。并支持I2C接口，可通过主机处理器对寄存器进行控制和访问，可检测引脚之间的过电压和短路并作出响应，自定义启用和禁用计时等。

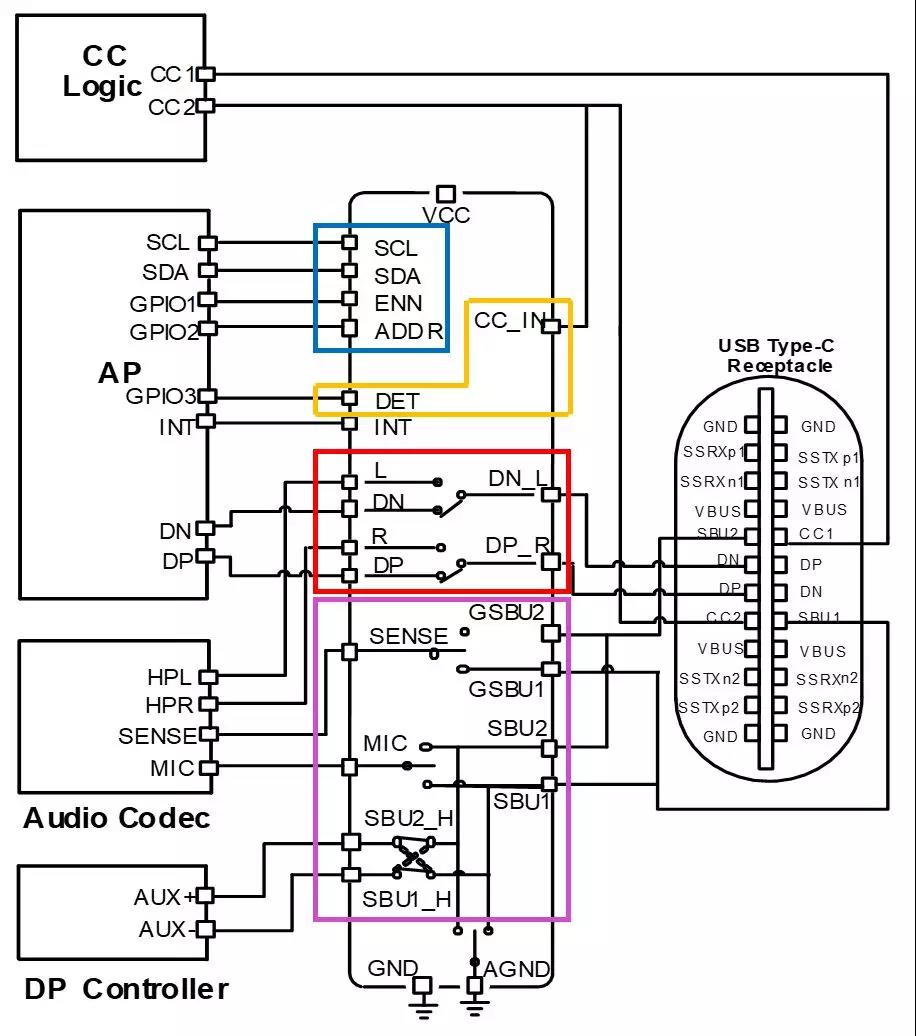

从应用框图看，DIO4480是高集成度，多功能高速开关解决方案，我们一一来介绍各部分电路的功能及特点。
蓝色部分为I2C寄存器与使能控制部分，INT为寄存器终端，黄色部分为CC检测部分与状态输出，红色部分为信号切换部分，紫色部分为MIC类型检测以及逻辑控制部分。在外接Type-C插口一侧的所有引脚，均支持OVP过压保护功能，并可以抗较高的正负浪涌，所有数据接口均支持±25V以上耐压。当Vbus与这些引脚发生意外短路时，可以有效，快速的保护device内部电路。

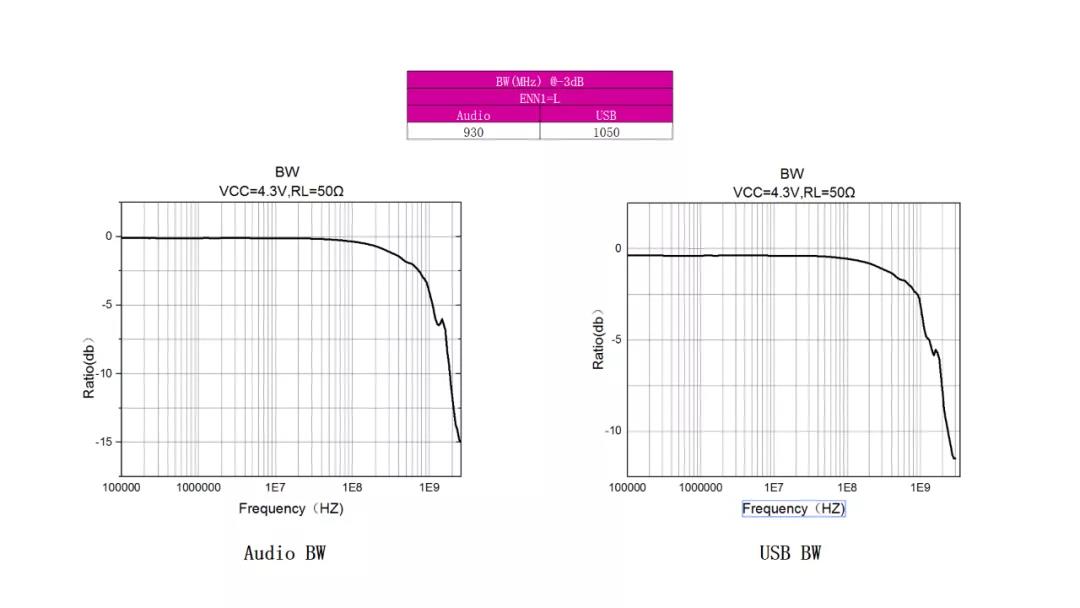

DIO4480采用小型WLCSP芯片级封装，尺寸仅为2.24mm x 2.28mm x 0.5mm，仅5.1mm²，占板面积非常小。可广泛应用于智能手机，智能平板，头带耳机设备，笔记本电脑，蓝牙音箱，车载多媒体等等。DIO4480 USB与audio的带宽实测：

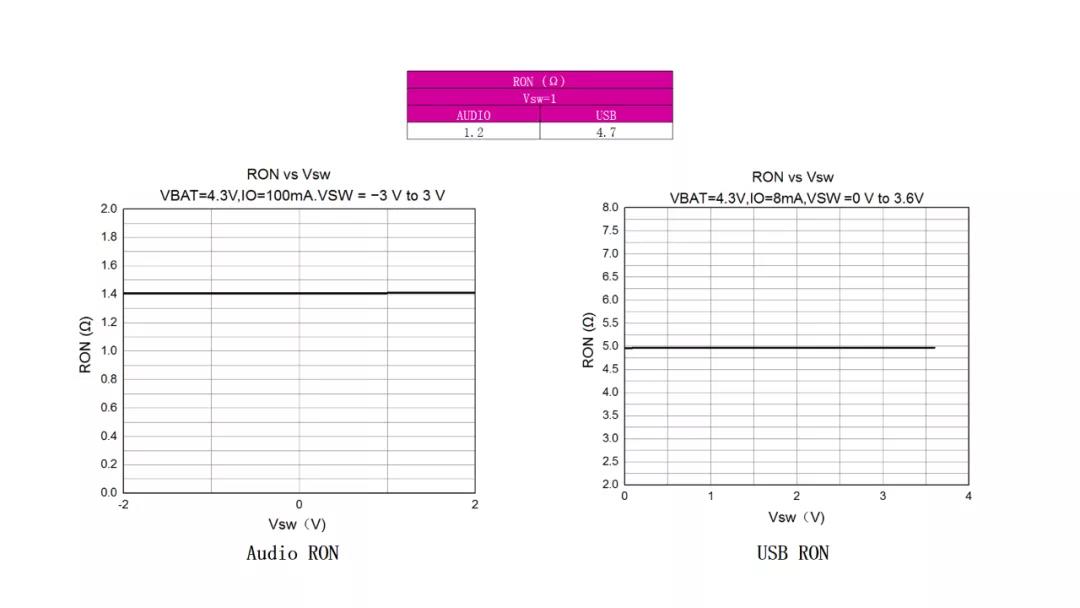

DIO4480 USB与audio的RON实测：

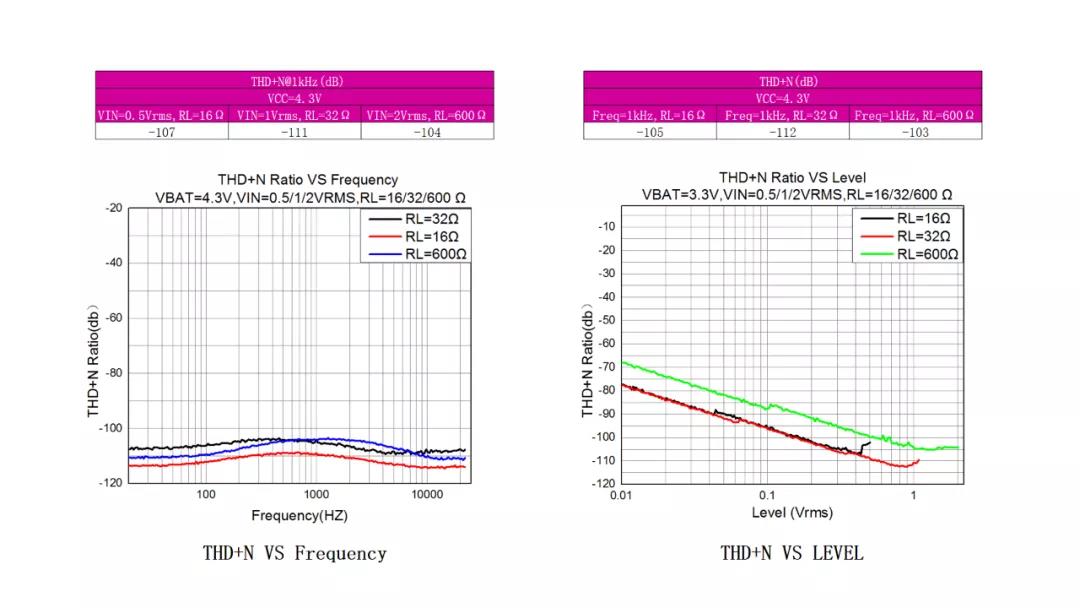

DIO4480 THD实测：

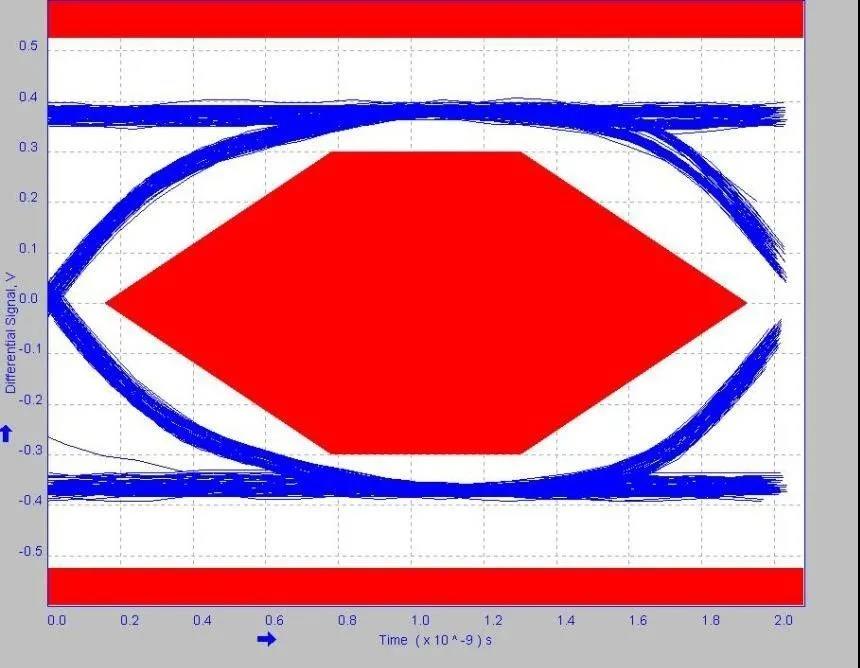

DIO4480 眼图实测：
